Potenciómetros utilizados enmanijas industriales, también conocidos como sensores de desplazamiento angular, son más comunes en el mercado de la manipulación industrial. Como un dispositivo independiente en el mango para realizar una salida analógica de voltaje, convierte el desplazamiento mecánico u otro no eléctrico que puede convertirse en desplazamiento en un cambio en el valor de la resistencia que tiene una determinada relación funcional, provocando así un cambio en el voltaje de salida; el siguiente es el potencial El principio de funcionamiento del dispositivo se explica en detalle.
En primer lugar, la estructura del potenciómetro Los potenciómetros utilizados en los mangos industriales generalmente se dividen en tipos 3-pin y 4-pin; la estructura de los potenciómetros 3-pin generalmente se compone de un cuerpo de resistencia, un eje giratorio, un brazo deslizante, un extremo deslizante y una pestaña de soldadura; la estructura de un potenciómetro de pines 4-se compara con la de los potenciómetros de pines 3-. El potenciómetro tiene un extremo neutral más (también conocido como grifo central); por lo general, el mango generalmente usa un potenciómetro 3-pin, que se usa en el mango neutral (es decir, el mango está en la posición media en condiciones normales, y la salida cambia cuando el mango se mueve hacia adelante y hacia atrás) Y el mango unilateral (es decir, el mango normalmente está en la posición lateral, el mango solo se puede mover hacia adelante o hacia atrás para obtener un conjunto de valores variables requeridos); y el potenciómetro de clavijas 4-generalmente no se usa para el mango unilateral, porque tiene un extremo de derivación central (el centro tiene una zona muerta), y el potenciómetro de clavijas 4-se puede considerar como dos grupos de resistencias activas paralelas de la estructura, por lo que puede generar un conjunto de valores variables simétricos.

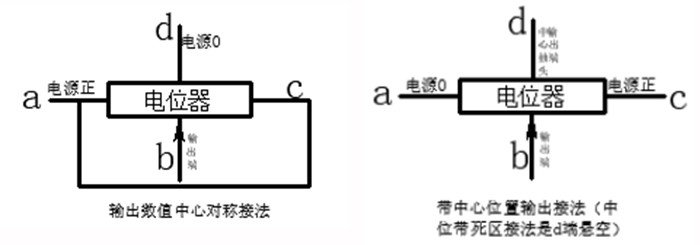

En segundo lugar, el cableado del potenciómetro El método de conexión del potenciómetro 3-pin: si se usa como divisor de voltaje variable, un extremo está conectado al voltaje de entrada, el extremo deslizante está conectado a la salida y el el otro extremo está conectado a tierra; si se usa como resistencia variable, un extremo se conecta al voltaje de entrada, el extremo deslizante se conecta a la salida y el resto se puede dejar flotando o conectar con el extremo deslizante. Debido a que el potenciómetro 4-pin tiene un extremo central más, generalmente se usa en el mango que requiere una zona muerta neutra, o requiere un valor de salida mediano fijo, o genera un conjunto de valores variables simétricos. Método de cableado: cuando se usa la zona muerta neutra, es el mismo que el método de conexión de presión variable del potenciómetro de pines 3-, excepto que el extremo del grifo central está suspendido (si la salida está conectada, el voltaje de salida es la mitad del voltaje de entrada, y no cambia con el movimiento del mango); Conexión simétrica de valor variable: los dos extremos fijos están en cortocircuito para conectar el voltaje de entrada, el extremo del grifo central está conectado a tierra y el extremo deslizante está conectado a la salida. En este momento, el mango emite lo mismo hacia adelante y hacia atrás desde la posición central.
