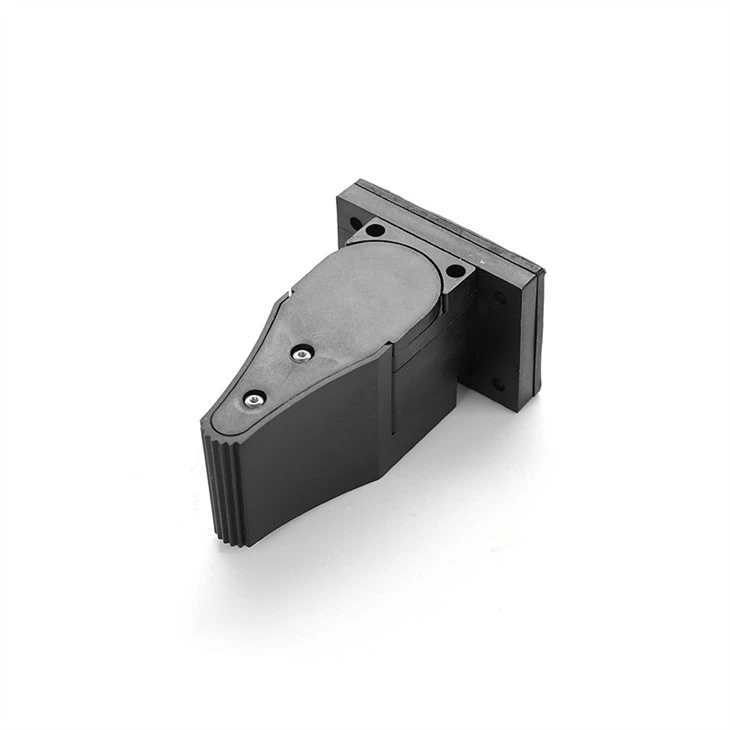

Joystick de un solo eje con efecto Hall en la yema del dedo
Esta serie de productos se utiliza principalmente en controles remotos industriales, paneles de control de varios vehículos de ingeniería o maquinaria y equipos industriales.
Descripción
Serie FJ1
Mango de operación de un solo eje con la punta del dedo
Características del producto
Mango de un solo eje con la punta del dedo para operación frontal y posterior.
Restablece el resorte.
Es compacto y fácil de instalar.
La unidad de detección de ángulo es un potenciómetro o un sensor Hall sin contacto.
Se pueden seleccionar diferentes rangos de voltaje de salida según las necesidades.
Rango de aplicación
Esta serie de productos se utiliza principalmente en controles remotos industriales, paneles de control de varios vehículos de ingeniería o maquinaria y equipos industriales.
Parámetros técnicos Información técnica
Especificación eléctrica
Tipo de potenciómetro
Voltaje de la fuente de alimentación | & lt; 32 Vcc |
Valor de resistencia total | 4KQ o 5KQ |
Error de resistencia | & lt; 20% |
Ángulo eléctrico | ± 28 ° |
Ángulo medio de la zona muerta | ± 2.5 ° |
Potenciómetro de consumo máximo de energía | 0,25 W (25 ℃, sin carga) |
Voltaje de salida medio | 48% ~ 52% (± 2%) |
Interruptor de dirección Voltaje de la fuente de alimentación | & lt; 35 Vcc |
Corriente maxima | 2 mA |
Ángulo inicial | ± 3 ° |
Resistencia de contacto | & lt; 500Q |
Tipo de pasillo
Voltaje de la fuente de alimentación | 5,0 ± 0,5 V CC |
Corriente de la fuente de alimentación | & lt; 9mA; 18mA (doble pasillo) |
Limite el voltaje permitido | 30Vdc |
Voltaje permisible de límite inverso | -15Vdc |
Resistencia de carga | & gt; 10KQ |
Voltaje de salida medio | 2.5 ± 0.2V |
Error lineal de voltaje de salida | & lt; ± 5% |
Parámetros mecánicos
Ángulo de agitación sobre | ± 30 ° |
Modo de operación | Retorno por resorte automático |
Fuerza inicial | 1.3N |
Fuerza operativa máxima | 3N |
Fuerza limitante | & gt; 50N |
Vida de servicio | & gt; 2 millones de veces (tipo potenciómetro) |
& gt; 5 millones de veces (tipo Hall) | |
Peso | 45g |
Parámetros ambientales
Temperatura de trabajo | -30 ℃ ~ + 70 ℃ |
Temperatura de almacenamiento | -40 ℃ ~ + 85 ℃ |
Grado de protección | IP66 (encima del panel de instalación) |
Selección de producto
serie
FJ1
Señal de salida
[Tipo de potenciómetro] (El voltaje de la fuente de alimentación es inferior a 32 V CC)
P041 Potenciómetro 4KQ, salida de voltaje 0% ~ 100% Vdc, interruptor de dirección delantero y trasero
Potenciómetro P052 5KQ, salida de voltaje 10% ~ 90% Vdc, interruptor de dirección delantero y trasero
Potenciómetro P053 5KQ, salida de voltaje 25% ~ 75% Vdc, interruptor de dirección delantero y trasero
Tipo Hall (tensión de alimentación 5Vdc)
H51 single Hall, salida de voltaje de 0.5 ~ 2.5 ~ 4.5Vdc
H52 single Hall, salida de voltaje 0 ~ 2.5 ~ 5.0Vdc
H53 single Hall, salida de voltaje de 1,25 ~ 2,5 ~ 3,75 V CC
Hall redundante 2H51, salida de voltaje de 0.5 ~ 2.5 ~ 4.5Vdc y 4.5 ~ 2.5 ~ 0.5Vdc
2H52 Hall redundante, salida de voltaje 0 ~ 2.5 ~ 5Vdc y 5 ~ 2.5 ~ 0Vdc
Hall redundante 2H53, salida de voltaje de 1,25 ~ 2,5 ~ 3,75 Vcc y 3,75 ~ 2,5 ~ 1,25 Vcc
Instalaciones eléctricas
Enchufe de cableado (conector macho de 7 vías FCI DU BOX TM 76382-307)
Pin Tipo de posición eléctrica Tipo de pasillo Color de hilo de pasillo redundante
A Potenciómetro neutro Llave central vacía A fuera rojo
B Tensión de alimentación Tensión de alimentación Tensión de alimentación Azul
C Voltaje de salida deslizante del potenciómetro Bout Bout negro
D OV OV OV blanco
E Interruptor de dirección (X +) vacío vacío amarillo
Terminal del interruptor de dirección F (X-) vacío vacío verde
G dirección abierto público cerrar final vacío vacío gris
