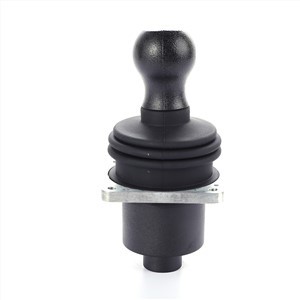

Joystick de mano de eje único o doble eje con interruptor de balancín

Serie HJ8

Agarre - Tipo único - mango operativo de eje







Características del producto

Construido - en Non - dispositivo de la sala de contacto para detectar el cambio de ángulo y la larga vida útil.

El resorte se restablece automáticamente.

Se pueden seleccionar diferentes rangos de voltaje de salida según las necesidades.

Se puede equipar con el extremo superior de una variedad de manijas.





Rango de aplicación

Esta serie de productos se utiliza principalmente en vehículos de trabajo aéreo, equipos de plataforma aérea y otros vehículos de ingeniería.





Información técnica

Parámetros eléctricos

Voltaje de la fuente de alimentación	5 ± 0.5VDC
Corriente de la fuente de alimentación	<9mA (no upper end)
	<18mA (with BWH upper end)
Límite de sobretensión permitida	30 VCC
Límite de inversa Voltaje permitido	15VDC
Error lineal de voltaje de salida	<± 0.2V
Voltaje de la fuente de alimentación analógica	5.0 ± 0.5VDC
Voltaje analógico Voltaje de salida	1.15 ~ 2.5 ~ 3.85V
Interruptor de botón	Capacidad de carga 1A @ 28VDC
Vida mecánica	Más de 1 millón de veces



Parámetros mecánicos

Ángulo de balanceo	± 18 grados
Modo de operación	Retorno automático de primavera
Fuerza inicial	9N
Fuerza operativa máxima	18N
Fuerza limitante	> 300N
Vida útil	>5 millones de veces
Peso	420g (sin extremo superior)



Parámetros ambientales

Temperatura de trabajo	-30 grados ~ + 70 grado
Temperatura de almacenamiento	-40 grados ~ + 85 Grado de grado
Clase de protección	IP67



Temperatura de funcionamiento

Temperatura de almacenamiento

Nivel de protección



Selección de productos

Serie

HJ8



Método de operación

1A	operación de un solo eje
2AC	Dirección de operación arbitraria de doble eje (con ritmo de guía)



Señal de salida

Tipo de salón (voltaje de suministro 5vdc)

H51	0.5 ~ 2.5 ~ 4.5VDC Salida de voltaje
H52	0V ~ 2.5 ~ 5 VDC Salida de voltaje
H53	1.25 ~ 2.5 ~ 3.75VDC Salida de voltaje



Extremo superior del mango

licenciado en Letras	extremo superior del mango de tipo BA, sin botón en la parte superior
HL	extremo superior del mango de tipo HL, sin botón en la parte superior
HLS	extremo superior del mango de tipo HLS con el botón en la parte superior
BWH	BWH Tipo de mango del extremo superior, con rockero analógico del salón en la parte superior



Camino saliente

D	Conector de dici
L	salida directa



Conexiones eléctricas

Conector de 6 pines

Función pin

1 ov

2 5V

3 x fuera

4 años

5 Botón / botón analógico de balancín

6 Botón vacío /
