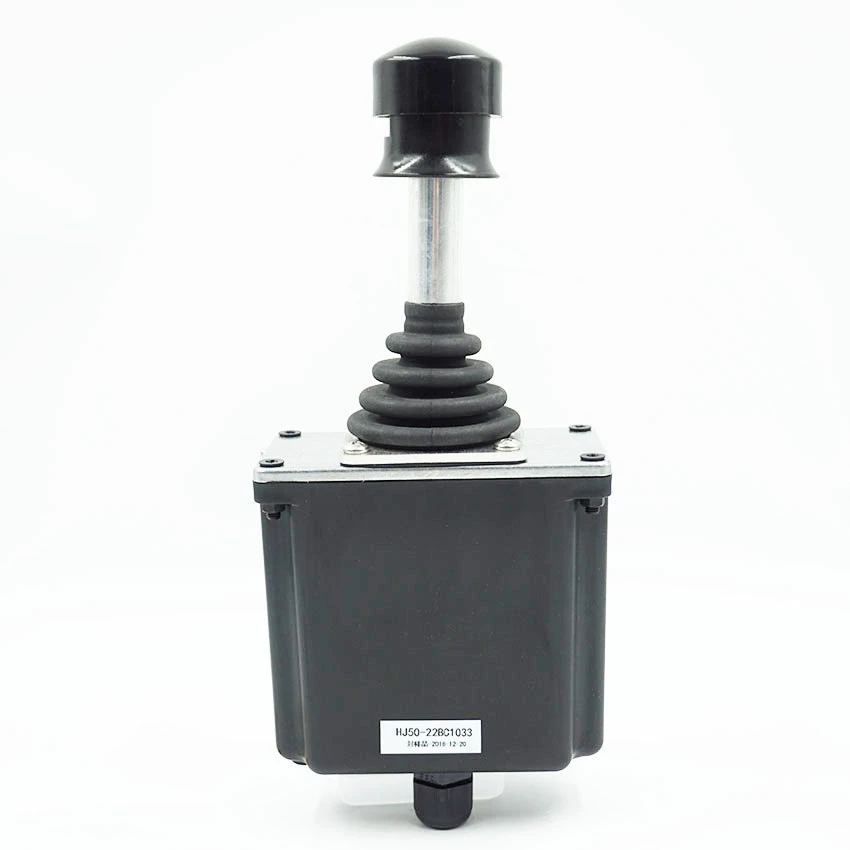

Salida Hall o PWM Friction Hold Grip Joystick
Mango de control eléctrico industrial de servicio pesado, especialmente diseñado y utilizado para la industria de maquinaria de construcción.
Descripción
serie HJ50
Mango de operación de un solo eje tipo agarre
Características del producto
Mango de control eléctrico industrial de servicio pesado, especialmente diseñado y utilizado para la industria de maquinaria de construcción.
Método de detección de desplazamiento angular del potenciómetro de larga duración.
Se consideran tanto el retorno por resorte como el posicionamiento por fricción.
Se puede llevar un candado mecánico en la posición intermedia.
Una variedad de diferentes tipos de mangos están disponibles para su selección. Al mismo tiempo, el número y la posición de los botones también tienen configuraciones diferentes.
La salida PWM acciona directamente la electroválvula proporcional. Y configure la corriente de arranque, la corriente máxima y la frecuencia PWM de acuerdo con las válvulas de solenoide de diferentes proporciones.
Salida de bus CAN opcional.
Rango de aplicación
Esta serie de productos se utiliza principalmente en grúas, cargadores, montacargas, excavadoras, vehículos de trabajo aéreo, tractores, cosechadoras, etc.
Información técnica
Tipo de potenciómetro
Tensión de alimentación | <> |
Valor de resistencia total | 200Ω, 1KΩ |
ángulo eléctrico | ± 18 grados |
voltaje medio | 48 por ciento ~ 52 por ciento (voltaje relativo de la fuente de alimentación) |
Ángulo medio de la zona muerta | ± 2,5 grados |
Tensión máxima del potenciómetro | 32Vcc |
El potenciómetro permite el máximo consumo de energía | 2W (200Ω), 0.5W (1KΩ) |
Parámetros eléctricos
Interruptor de dirección
Capacidad de carga | 10A @ 30Vdc (carga resistiva) |
Ángulo inicial | ± 5 grados |
Resistencia de contacto | <> |
Micro interruptor
Capacidad de carga | 10A @ 30Vdc (carga resistiva) |
Vida de servicio | más de 30 millones de veces (mecánica) |
200000 veces o más (eléctrico) | |
Resistencia de aislamiento | >100 MΩ (medidor de resistencia de aislamiento de 500 V CC) |
Ángulo inicial | ± 3 grados ~ ± 5 grados |
Unidad de amplificador proporcional digital
Tensión de alimentación | 9 ~ 36V CC |
Unidad de salida Dos PWM de corriente máxima | 3A |
Frecuencia PWM | 100 Hz ~ 1000 Hz |
Corriente mínima | 0 ~ 0.4A |
Corriente máxima | 0.4 ~ 3A |
Parámetros mecánicos
Ángulo de balanceo | ± 20 grados |
Modo de operación | reinicio automático por resorte, posicionamiento por fricción |
Fuerza de arranque | 5N |
Fuerza operativa máxima | 11N |
Fuerza limitante | > 300N |
Vida de servicio | >2 millones de veces (tipo potenciómetro) |
>5 millones de veces (tipo Hall) | |
Peso | 475 g (sin extremo superior) |
Parámetros ambientales
Temperatura de trabajo | -30 grado ~ más 70 grados |
Temperatura de almacenamiento | -40 grado ~ más 85 grados |
Grado de protección | IP65 (sobre el panel de instalación) |
Selección de producto
serie
HJ50
Método de operación
Posicionamiento por fricción
FCF | mediana con tacto |
FCL | cerradura mecanica neutra |
Retorno de primavera
SC0 | volver a la mediana |
SCL | volver a la posición neutral, bloqueo mecánico neutral |
Nota: El bloqueo mecánico solo es aplicable al extremo superior del mango DG
Señal de salida
P011 | con potenciómetro con toma central de 1KQ, 0 por ciento ~ 100 por ciento de salida de voltaje VCC |
PWM224 | Fuente de alimentación DC24V, salida PWM que acciona directamente la válvula solenoide proporcional, corriente de salida máxima 3A |
Microinterruptor (no disponible cuando se emite el bus CAN)
EM00 | sin microinterruptor |
MS21 | con microinterruptor normalmente abierto de 10A |
MS22 | con microinterruptor de posición delantera y trasera de 10A |
Extremo superior del mango
director general | extremo superior de la manija tipo DG con bloqueo mecánico de elevación |
HBR | Extremo superior del mango tipo HBR con balancín en la parte superior |
HDS | Extremo superior del mango tipo HDS, con botón en la parte superior |
HDR | parte superior del mango tipo HDR con balancín en la parte superior |
KGDN | extremo superior de la empuñadura tipo KG, con interruptor de seguridad, sin tecla basculante |
KGDR | extremo superior del mango tipo KG, con interruptor de seguridad, botón de balancín |
SS | Para más detalles, consulte la descripción del extremo superior del mango SS |
manera saliente
L salida directa (recta numérica)
※ Selección especial:
HJ50-20424 y GE-20424 tienen la misma función y son intercambiables; |
HJ 50-22BC 1033 y MCH22BC 1033 tienen la misma función y son intercambiables; |
HJ 50-12BC 107 y MCH 107 tienen la misma función y son intercambiables; |
| HJ 50-12BC 1078 y MCH12BC 1078 tienen la misma función y son intercambiables; |
Instalaciones eléctricas
Salida PWM de secuencia de línea Salida de potenciómetro
1 9-36V (VCC) extremo frontal del potenciómetro |
2 GND Potenciómetro neutro |
3 Dirección delantera Salida de accionamiento PWM Potenciómetro trasero |
4 Extremo deslizante del potenciómetro de salida de accionamiento PWM de dirección trasera |
5 Terminal común de salida del variador Terminal común del interruptor común |
6 Terminal común del interruptor Interruptor normalmente abierto |
7 Interruptor neutro normalmente abierto Interruptor normalmente abierto en dirección delantera |
8 Interruptor normalmente abierto de dirección delantera Interruptor normalmente abierto de dirección trasera |
9 Interruptor normalmente abierto de dirección trasera |
