en la aplicación demanijas de operación industriales, hay dos formas de salida principales utilizadas por las manijas de control electrónico: salida tipo potenciómetro y salida tipo Hall.
La diferencia entre el tipo potenciómetro y el tipo Hall se ha descrito en el artículo anterior, que es más o menos la siguiente:
El tipo Hall se caracteriza por una operación activa sin contacto, y la vida útil puede prolongarse. No apto para uso en ocasiones con polvo de metal.
potenciometro tipo hall
El tipo de potenciómetro se caracteriza por una operación pasiva de tipo contacto, y su estabilidad en relación con el Hall será mejor. No apto para operaciones particularmente frecuentes y equipos que se usan mucho.

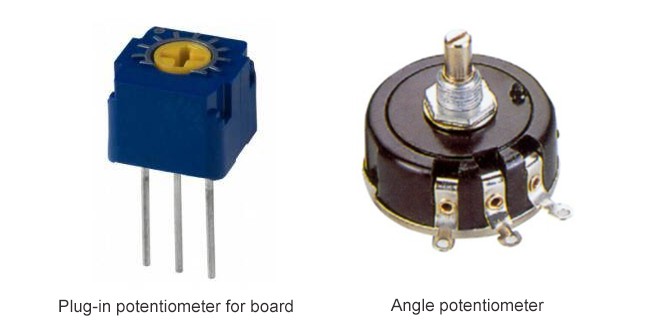

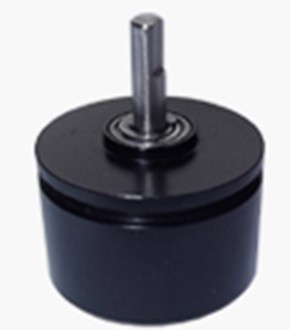

Potenciómetro de ángulo
En este número, explicaremos en detalle cómo se utiliza el potenciómetro.
La función de un potenciómetro es cambiar manualmente la resistencia en el circuito o medir la diferencia de potencial a través del circuito; por lo tanto, el potenciómetro se denomina dispositivo de medición de voltaje. Los potenciómetros son dispositivos electrónicos pasivos, es decir, no generan energía, solo almacenan o disipan energía en forma de corriente eléctrica. Un potenciómetro es un dispositivo versátil; se utiliza para otros fines además de medir diferencias de potencial, como dividir voltajes, comparar la fuerza electromotriz de las baterías y como resistencia variable.

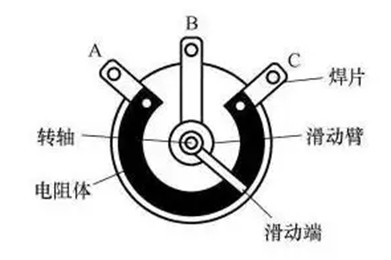

Como se muestra arriba, si fluye una corriente constante a través del cuerpo de la resistencia, la caída de voltaje en cualquier parte del cuerpo uniforme de la resistencia es proporcional a la longitud del limpiaparabrisas (idealmente). Por lo tanto, si la diferencia de potencial entre dos partes cualquiera del limpiaparabrisas es cero, no fluye corriente a través del circuito. En un potenciómetro, el voltaje de entrada se aplica a toda la longitud del cable de resistencia y el voltaje de salida se mide entre el contacto deslizante y el extremo fijo del circuito. La posición del ajustador (contacto deslizante) varía a lo largo del cable de resistencia uniforme para encontrar la posición cero.
El tipo de potenciómetro generalmente se usa en ocasiones donde la precisión de operación relativa es alta y la frecuencia de uso no es particularmente alta, como grúas, maquinaria minera, maquinaria vial, etc. En términos generales, el tipo de potenciómetro debe prestar atención a su cableado. método en uso. Si se usa el método de cableado incorrecto, el potenciómetro puede cortocircuitarse en una posición específica, lo que resulta en una corriente alta instantánea y el fenómeno de quemar el potenciómetro.

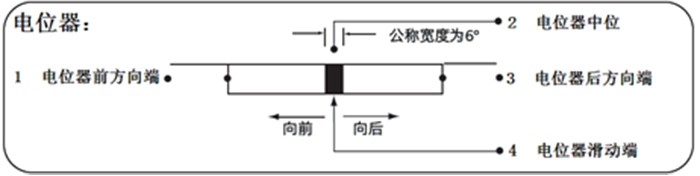

Figura 1 Potenciómetro con cable neutro
La imagen de arriba es el método de cableado habitual del potenciómetro (debe tenerse en cuenta que, en algunos casos, el cableado será diferente según el fabricante, y el extremo neutral n.° 2 y el extremo deslizante n.° 4 están invertidos, como se muestra en la figura 2). La zona muerta del potenciómetro (el rango en el que la salida de voltaje no cambia) tiene una diferencia de ±2~3 grados según la selección del potenciómetro.

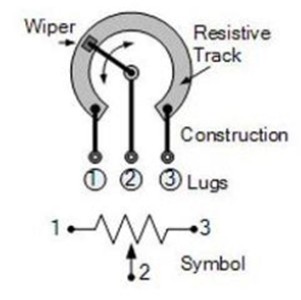

Figura 2 Potenciómetro sin cable neutro
Además, si se trata de un potenciómetro de tres pines, el cableado es como se muestra arriba.
Los potenciómetros se clasifican según el mecanismo de realización: 1. Potenciómetro de película de carbono; 2. Potenciómetro de núcleo sólido orgánico; 3. Potenciómetro de película metálica; 4. Potenciómetro enrollado de alambre; 5. Potenciómetro sin contacto, etc.
1. La mayoría de los potenciómetros utilizados en manijas industriales son potenciómetros de película de carbón o potenciómetros de película metálica. Cambian el valor de la resistencia deslizando un cepillo o una varilla deslizante sobre la película de carbón. La dificultad tecnológica clave es la película de carbono. En la película, la película de carbón del cuerpo de la resistencia está hecha de negro de carbón molido, grafito, cuarzo y otros materiales que recubren la superficie del sustrato. Se caracteriza por su alta resolución, buena resistencia al desgaste y larga vida útil. Las desventajas son el ruido actual, una linealidad ligeramente pobre, poca resistencia a la humedad y estabilidad de la resistencia.
2. Dado que el mango industrial requiere una cierta esperanza de vida y requiere una cierta precisión y exactitud operativas, el uso de potenciómetros de película de carbón o potenciómetros de película metálica puede tener en cuenta tanto la vida útil como la precisión operativa, los efectos de linealidad relativa y el ruido actual. En uso industrial, el impacto es pequeño, y el potenciómetro y el mango en sí estarán protegidos contra el polvo y el agua, por lo que no existirá la desventaja de la resistencia a la humedad.
3. Los potenciómetros suelen fallar de la siguiente manera según su entorno de uso:
4. 1. El potenciómetro quemado causado por el error de cableado se manifiesta externamente como chispas o ennegrecimiento del potenciómetro, calor y quemado.
5. 2. El mal contacto o los puntos de ruptura causados por daños en la película de carbón se pueden medir capturando formas de onda con un osciloscopio.
6. La placa del cepillo está desviada o deformada, lo que generalmente se manifiesta como un cambio en la salida lineal o sin salida.
Quemado del potenciómetro
Si ocurre la situación anterior, comuníquese con el fabricante para reemplazar el potenciómetro o mantener el joystick.
